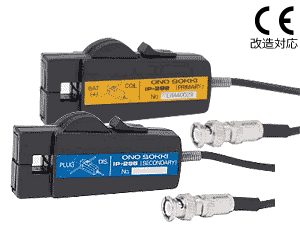

ONOSEIKI小野计器钳型点火脉冲传感器IP-292 / IP-296

ONOSEIKI小野计器钳型点火脉冲传感器IP-292 / IP-296

专门设计用来测量汽油发动机转速的电磁感应方式点火脉冲传感器。

利用高压打火线，或与其连接的初级线圈内所产生的电流与汽油发动机的打火应是同期的原理，随着电流的变化，其磁场也引起了变化，通过线圈，这个交变磁场就会产生感应电动势，感应电动势又产生了感应电流的原理。

IP-292 适用于高压打火线圈的初级端即低压端。 IP-296 适用于高压打火线圈的次级段即高压端。使用时，非常简单，只要把传感器的钳口夹住连接打火线圈的导线即可。

配套适用转速表：CT-6710，HT-6200，FT-2500，GE-2500

特点

安装简单，钳住点火导线即可测试

型传感器，无需设定发动机的汽缸，冲程等参数

使用操作极为简单

规格简介

适用发动机

2，4冲程的汽油发动机

传感方式

电磁感应方式

检测部位

IP-292：高压点火线圈的初级端导线
IP-296：高压点火线圈的次级端导线

输出信号

脉冲信号

信号电缆

耐热型信号电缆 ( 4.9m 长 ) (一端从传感器直接抽头，另一端为BNC电缆插头)

使用温度范围

-40 ～ +120 ℃

保存温度范围

-50 ～ +120 ℃

外形尺寸

102(W)×48(H)×30(D)mm

重量

約 280 g
