日本佑能Union Tool的PV - CHECKER-钻孔工艺设计

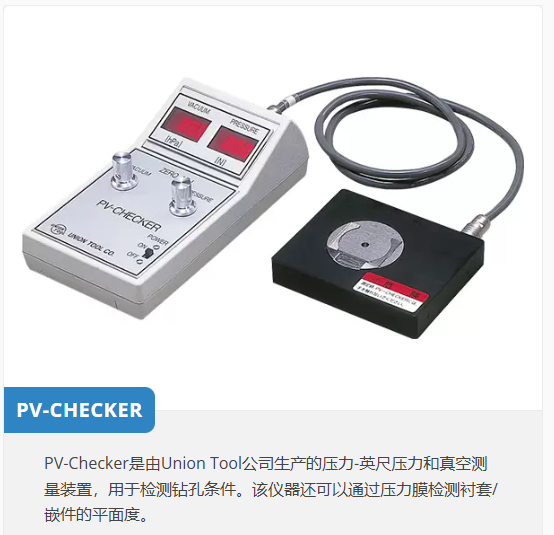

日本佑能（Union Tool）的PV - CHECKER是一款专为钻孔工艺设计的压力脚压力与真空度测量设备，还可借助压力膜检测轴套或嵌件的平整度，常应用于 PCB 钻孔等精密加工场景，为钻孔工况的实时监控和工艺优化提供关键数据支撑。

核心应用场景

• PCB 钻孔工艺监控：在 PCB 板生产的钻孔环节，PV - CHECKER 可实时监测压力脚对板材的压力是否处于设定范围，防止压力过小导致板材移位，或压力过大造成板材破损；同时通过监测真空度，判断钻屑吸附系统是否正常工作，避免钻屑残留影响后续钻孔精度或划伤板材表面，保障钻孔孔径一致性和孔位准确性。

• 钻孔设备维护质检：设备可用于钻孔机的日常维护与故障排查。例如，当钻孔精度下降时，可通过测量压力脚压力判断是否存在压力部件老化、漏气等问题；通过检测轴套平整度，排查机械部件磨损是否影响钻孔同轴度，帮助维修人员快速定位故障点，减少设备停机时间。

• 精密零部件装配检测：对于需要安装轴套、嵌件的精密机械部件，PV - CHECKER 可借助压力膜完成平整度检测。比如在电子设备外壳、精密模具等部件的生产中，确保轴套与嵌件安装后表面平整，避免因装配偏差影响后续部件的装配精度和整体设备运行稳定性
