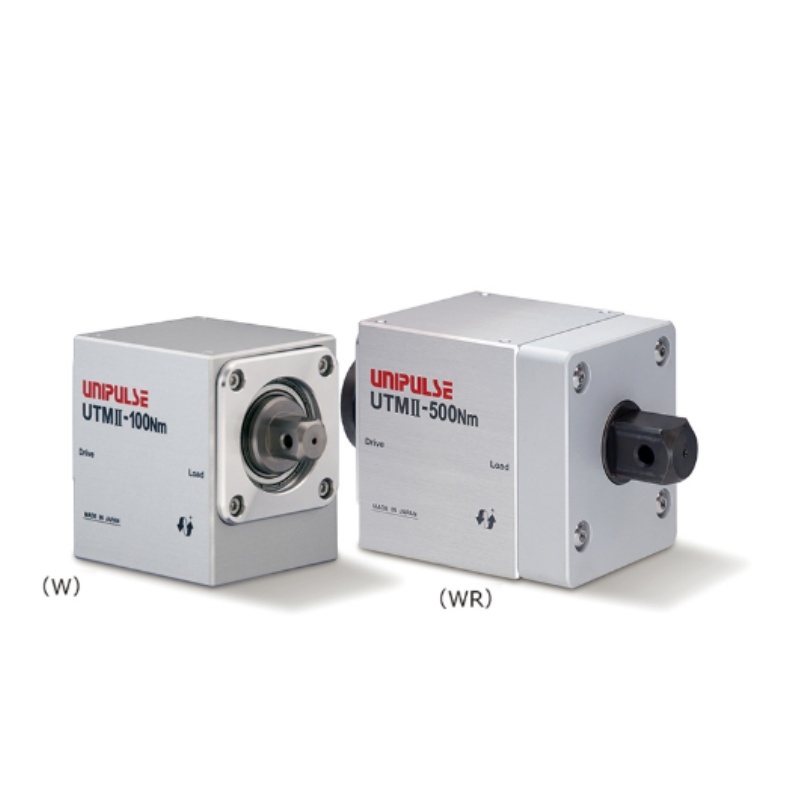

UTMⅡ(W)(WR) - 四方头轴型扭矩传感器

‌一、型号定义与适用范围‌

1. ‌型号区分‌

• ‌UTMⅡ(W)‌：基础四方头轴型，专攻扭矩测量

• ‌UTMⅡ(WR)‌：增加旋转编码器选件，同步测量‌扭矩+角度

• ‌型号标注‌：UTMⅡ-[量程]Nm(W) 或 UTMⅡ-[量程]Nm(WR)（例：UTMⅡ-100Nm(W)）‌

2. ‌量程范围‌

   型号	覆盖量程
   标准四方头轴	10Nm、20Nm、50Nm、100Nm、500Nm

   ⚠️ ‌限制‌：不适用于气动扳手（冲击式工具）扭矩测定‌


‌二、机械与电气特性‌

1. ‌机械设计‌

• ‌轴头结构‌：四方头轴设计，直接适配扳手、螺丝刀等紧固工具接口‌

• ‌核心优势‌：非接触式无滑环，免维护，无电刷磨损风险‌


2. ‌电气参数‌

   参数	数值
   电源输入	DC 24V ±15%
   消耗电流	≤150mA
   模拟输出	±5V DC（负载≥2kΩ）
   脉冲输出	1转/4脉冲（开路集电极）
   过载能力	500% FS瞬时过载
   工作温度	-10℃ ~ +50℃	‌

‌三、性能与功能亮点‌

1. ‌动态测量能力‌

• ‌响应频率‌：1kHz，支持高速扭矩变动捕捉（如螺丝拧紧过程瞬态分析）‌

• ‌角度同步‌（仅WR型）：通过旋转编码器实现扭矩-角度曲线实时生成，用于拧紧工艺质量控制‌

2. ‌便携式应用‌

• 扭矩峰值保持

• 角度对应扭矩波形显示

• 现场校准数据存储‌

•


• ‌配套仪表‌：专用便携仪表TM400，支持：

  扭矩峰值保持

• 角度对应扭矩波形显示

• 现场校准数据存储‌

•
