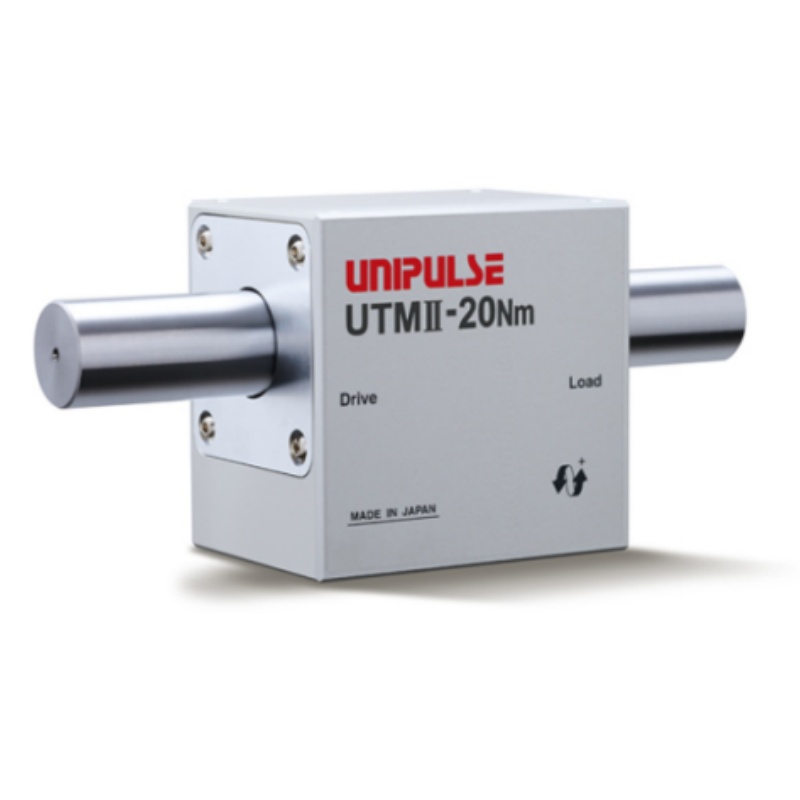

UTMⅡ/UTMⅡ(R) - 旋转扭矩传感器

‌一、基础参数‌

1. ‌测量范围与型号‌

• 微小扭矩：0.05Nm、0.1Nm、0.2Nm、0.5Nm、1Nm、2Nm、5Nm、10Nm

• 中高扭矩：20Nm、50Nm、100Nm、200Nm、500Nm、1000Nm、2000Nm、5000Nm、10000Nm‌


• ‌全量程覆盖‌：0.05Nm 至 10000Nm，按需分档。

• ‌型号标注‌：UTMⅡ-[量程]Nm（例：UTMⅡ-100Nm）‌


2. ‌机械结构‌

• ‌尺寸与轴径‌：

  扭矩范围	外壳尺寸 (W×H×D)	轴径	全长
  0.05Nm–2Nm	54×50×40 mm	5mm	74–84mm
  5Nm–10Nm	57×55×40 mm	12mm	97mm
  ≥20Nm	依量程定制	定制	定制	‌

• ‌连接选项‌：标配无键槽，部分型号可选旋转编码器或键槽（如5Nm–10Nm）‌

‌二、电气与性能特性‌

1. ‌电气参数‌

• 模拟输出：±5V DC（负载电阻≥2kΩ）‌

• 脉冲输出：1转/4脉冲（开路集电极，额定DC 30V/10mA）‌

• ‌电源‌：DC 24V ±15%，功耗≤150mA‌


• ‌输出信号‌：

• ‌通信接口‌：RS-232C（需适配仪表如TM301/500）‌

2. ‌关键性能‌

• 高转速型号：25,000 rpm（0.05Nm–10Nm）‌


• 低转速检测：小0.25Hz（15rpm）‌

• ‌精度‌：非线性误差≤0.02% FS，温漂≤0.01%/℃‌


• ‌响应频率‌：1kHz（扭矩信号），脉冲输入支持50kHz‌


• ‌过载能力‌：允许500% FS瞬时过载‌


• ‌转速范围‌：

• ‌起动扭矩‌：低0.00001Nm（0.05Nm型号）‌

‌三、环境与功能‌

1. ‌环境适应性‌

• 工作温度：-10℃ ~ +50℃‌

• 防护设计：非接触式无滑环结构，免维护‌

2. ‌高级功能‌

• 峰值保持、波形分析（需TM500仪表）‌

• SD卡存储、报警输出（过载/量程异常

• ‌多参数同步‌：实时测量扭矩、转速、机械功率‌

• ‌数据扩展‌：峰值保持、波形分析（需TM500仪表）‌

                              SD卡存储、报警输出（过载/量程异常）‌
