UTMⅢ(C)(RC) - 嵌合型旋转扭矩传感器

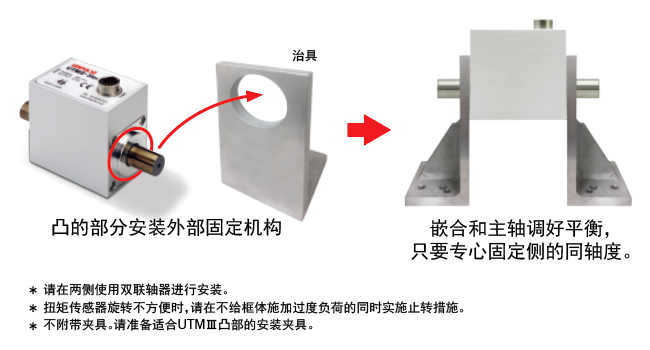

安装示例

旋转编码器(RC)

1转输出 3600 个脉冲！！（0.1度/脉冲）
● 测量范围：0.05-500 N m
● 光学式编码器 3600 分度

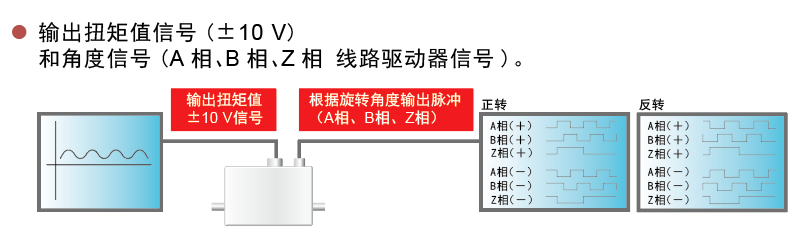

可用到检出角度和扭矩变化关系
* 对应转速上限为5000 rpm (0.05 ~ 50 N m)、2500 rpm (100, 200, 500 N m)

一、基础规格

1.   ‌扭矩测量范围‌

• 微扭矩段：0.05Nm、0.1Nm、0.2Nm、0.5Nm、1Nm、2Nm、5Nm

• 中高扭矩段：10Nm、20Nm、50Nm、100Nm、200Nm、500Nm

• 高扭矩段：1000Nm、2000Nm、5000Nm、10000Nm
  *注：不同量程对应不同轴径尺寸（5mm/8mm/12mm）。

• 覆盖 ‌0.05Nm～10,000Nm‌ 多档量程，具体型号包括：

2. ‌转速支持‌

• 转速 ‌25,000rpm‌，适用于高速旋转机械测试。‌


‌二、性能指标‌

1. ‌精度与稳定性‌

• ‌非线性误差 ≤0.03% F.S.‌，重复性优异

• 抗干扰能力：优化联轴器设计，有效吸收径向力/轴向力偏差，减少扭矩检测误差‌


• ‌过载能力达500%‌，具备强抗冲击性‌


2. ‌信号输出‌

• 同步输出扭矩与旋转脉冲信号，支持实时动力测量（需选配旋转编码器）‌

• 模拟电压输出，兼容主流数据采集系统‌


‌三、机械与电气特性‌

1. ‌结构设计‌

• 轻量化小型设计：外壳尺寸小 ‌54×50×40mm‌（0.05Nm～2Nm型号）

• 轴连接方式：嵌合式安装，标配自适应联轴器减少不对中影响‌

2. ‌电气参数‌

• 工作电流：≤100mA

• 带宽：满足动态扭矩高频检测需求（具体值未公开，参考UTMⅡ系列技术继承）‌
