日本HONDA本多HLF800系列超声波流量计
产品型号:HLF800
产品品牌:日本本多HONDA
产品简介: 日本HONDA本多HLF800系列超声波流量计 用途: 半导体工艺中纯水和超纯水的流量测量 各种化学处理过程的流量控制,例如高腐蚀性化学应用 CMP(化学机械抛光)浆液的流量测量

日本HONDA本多HLF800系列超声波流量计

日本HONDA本多HLF800系列超声波流量计
配备DSP(数字信号处理器),可通过原始信号计算实现稳定的测量,

使用超声波测量流体的流速,并根据流速计算流速。
传感器安装在流动的上游和下游,根据从每个传感器沿正反方向传输时超声波传播时间的差异计算流速,并将其转换为流速。

○由于管路中没有任何结构,因此可以在压力损失小的情况下测量流量。
○可以测量从低流速到高流速的较宽范围。


特征

     ●配备DSP(数字信号处理器),可通过原始信号计算实现稳定的测量

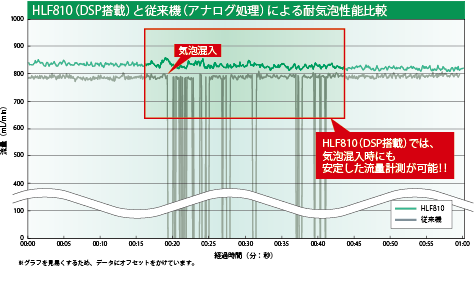

      flowmeter_bubble效果比较
      ●一个转换器可以连接两个不同大小的检测器
      由于多可将两个检测器连接到一个转换器,因此节省了空间,并且对于在多个位置测量流量的设备而言,其性价比极高。除了测量不同流体的流量外,您还可以连接不同尺寸的检测器。

      HLF800系列_传感器

      ●VFD显示用于显示
      VFD(荧光显像管)用于显示,并且
      具有的可见性。[仅适用于HLF820]

      HLF820_display

      ●支持高温化学品的流量测量
      对应于近年来化学和流体温度的多样化。所有接液部件均使用NEW PFA,并具有的耐化学性。此外,检测器可以使用自行开发的振荡器处理高达200°C的流体温度。(K型)
      * 04型温度为180℃。

      图片_HLF800

      ●使用可移动电缆。接线简单
      由于可以安装和拆卸检测器的布线电缆,因此在安装到设备上之后可以顺利进行布线。另外,电缆长度可以从5m和7m中选择。HLFS电缆
      ●通过RS-485通讯可以在PC上进行远程监视
      配备RS-485通讯作为标准设备。通过使用管理软件(HLF800 Monitor),可以在PC上读取参数设置和测量数据,并且可以远程监视流量。 HLF800显示器


          • 半导体工艺中纯水和超纯水的流量测量

          • 各种化学处理过程的流量控制,例如高腐蚀性化学应用

          • CMP(化学机械抛光)浆液的流量测量



        规范

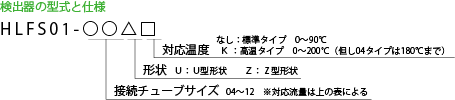

        探测器型号


        探测器类型

        规范


        转换器

        模型HLF810
        HLF820
        测量方式超声波传播时差法
        准确性RD±1%(纯水20℃)
        数据更新周期0.01秒
        电源供应电压DC24V±10%(21.6-26.4V)
        能量消耗约4W约5W
        显示---VFD(荧光灯管)16个字符x 2行
        数字输入集电极开路输入或无电压触点2输入
        积分值复位,从0点调整中选择
        输出4-20mA电流输出2点
        分辨率:12位(负载电阻600Ω)
        数字量输出集电极开路输出(MAX35V / 0.1A)
        2点比较,积分脉冲,瞬时频率,误差输出中选择
        接口RS-485(MODBUS协议,RTU模式)
        可以连接32个单元(地址为1到32)
        通讯速度:9600、19200、38400、57600bps
        案例材料ABS
        工作环境温度0-50℃(无结露)
        大众130克230克
        安装方式DIN导轨面板



        探测器
        模型HLFS01-04
        HLFS01-06
        测量目标
        超纯水/纯水/化学溶液
        测量流量范围
        0-2L /分钟
        0-6L /分钟
        连接管尺寸1/4“3/8英寸
        准确性实测流量0-小于800 mL / min800-2000毫升/分钟0-小于2000 mL / min2000-6000mL /分钟
        流量精度±8mL /分钟RD±1%±20mL /分钟RD±1%
        耐压
        0.5MPa(0-90℃)/ 0.2MPa(90-200℃)
        流体温度
        标准
        0-90℃
        高温0-180℃0-200℃
        工作环境温度
        0-80℃
        湿接触材料
        新PFA
        大众
        90克110克
        本征损耗系数3.78630.0937

        模型HLFS01-08
        HLFS01-12
        测量目标
        超纯水/纯水/化学溶液
        测量流量范围
        0-20L /分钟
        0-50L /分钟
        连接管尺寸1/2“3/4“
        准确性实测流量0-小于4.3 L / min4.3-20L /分钟0至小于11.8 L / min11.8-50L /分钟
        流量精度±43毫升/分钟RD±1%±118mL /分钟RD±1%
        耐压
        0.5MPa(0-90℃)/ 0.2MPa(90-200℃)
        流体温度
        标准
        0-90℃
        高温0-200℃
        工作环境温度
        0-80℃
        湿接触材料
        新PFA
        大众
        130克160克
        本征损耗系数0.11460.0138

        模型HLFS01-16
        测量目标
        超纯水/纯水/化学溶液
        测量流量范围
        0-80L /分钟
        连接管尺寸1“
        准确性实测流量0至小于20 L / min20-80L /分钟
        流量精度±200mL / minRD±1%
        耐压
        0.5MPa(0-60℃)/ 0.2MPa(60-200℃)
        流体温度
        标准
        ---
        高温0-200℃
        工作环境温度
        0-80℃
        湿接触材料
        新PFA
        大众
        212克
        本征损耗系数0.0033


        每个检测器的本征损耗系数A(在20℃下纯水)
        ⊿P= AQ 2     ⊿P:压力损失[千帕] A:本征损耗系数Q:流量[L /分钟]转换器-检测器连接电缆


        模型HLFS01电缆5m
        HLFS01电缆7m
        材料
        ETFE
        长度
        5m
        7m
        大众
        150克210克
