CT-110D/CY-210D日本MIYACHI米亚基交流定时器
产品型号:交流定时器
产品品牌:日本米亚基MIYACHI
产品简介: 交流定时器CT-110D,CY-210D

CT-110D/CY-210D日本MIYACHI米亚基交流定时器

交流定时器CT-110D,CY-210D

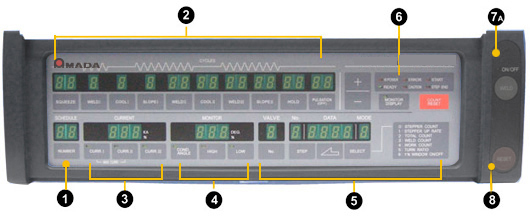

特色功能

■特点■高张力材料控制模式

■特点■易于阅读的LED显示方法

■特点③15种焊接条件,9级

■特点■三段式通电方式(具有上下倾斜功能)

■特点■一次,二次恒流,电源电压波动补偿控制可选

■特性■内置电流监控器和导通角监控器功能

■特点■带盖,可保护面板表面免受油雾侵害

■特点■三个易于使用的计数器

  • CY-210C

■特点■条件编号

  • 拨打用于输入焊接条件的编号并显示操作条件编号。

■特点■3段通电方式

  • 拨打用于输入焊接条件的编号并显示操作条件编号。

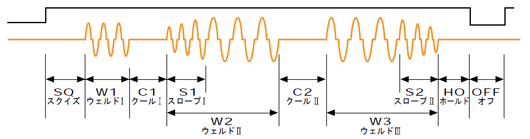

  • 3阶段通电方式

■特点■焊接电流

  • 显示焊接电流设置和从“ W1:焊接I”到“ W3:焊接III”的测量电流值。

■功能■电流/电流角度监控器

  • 电流监视器将设置的电流值的+和-两侧都设置为1到49%的上限和下限,并监视电流波动。通电角度监视器将监视器设置为1至180°,并监视通电角度。

■特点⑬升压/各种计数器/变压器绕组比

  • 通过在0到5之间选择模式可以进行各种设置。


预设值如何重设输出信号蜂鸣器
CT-110DCY-210DCT-110DCY-210DCT-110DCY-210DCT-110DCY-210D

柜台
0-99990-9999面板,
外部
面板异常异常连续的声音
打点
柜台
0-990-99自动,
面板,
外部
自动,外部
(仅蜂鸣器)
印度储备不足1秒
生产
柜台
0-99990-9999
(仅显示器)
面板,
外部
面板互锁输出断断续续的声音

■功能⑭状态监视器

  • 您可以检查当前计时器状态。

■特点■焊接/压力

  • 如果在烙铁头更换或电极抛光过程中将“压力”设置为“加压”,则在启动输入期间将输出加压输出。当关闭“焊接”时,仅顺序操作。

■特点■焊接开/关

  • 在切屑修整或运行测试期间关闭时,仅该序列运行。

■功能⑰重置

  • 发生错误时按此键可以取消错误。


主要规格
型号名称CY-210DCT-110D
焊接电源电压* 1AC220 / 230/240/380/400/415/440/460 / 480V -25%+ 10%50/60赫兹
控制电源电压* 2AC100 / 120/220/230 / 240V±20%50/60赫兹
控制方式通过晶闸管相位控制的一次或二次电流反馈型恒流控制或电源电压波动补偿控制方法
计时器设定15个条件
“挤压”,“焊接I”,“冷却I”,“焊接I”,“斜率I”,“保持”,“关闭” ... 00至99个循环
“斜率II”:0-9周期
“ Weld II”“ Cool II” ... 0-9周期“ Weld II”“ Cool II” ... 0-99个周期
脉动时间切换至关闭模式0至9次
当前设定范围1.0至80.0kA(电流设置:5.0至80.0kA)
控制速度二次电流反馈型恒流控制1/2周期(需要环形线圈)
一次电流反馈型恒流控制1周期(需要CT线圈)
电源电压波动补偿控制1周期
当前精度二次电流反馈型恒流控制中
a)焊接电源电压波动的±2%以内+ 10%-15%(所有精度是满量程的误差)
b)电阻负载波动的±2%以内±15%(精度是满量程误差)
c)感性负载波动的±2%以内±15%(精度是满量程的全部误差)
加压输出2系列控制电源电压(1A)或DC24V(0.6A)(无法切换)
加紧2个系统,共9个阶段:与加压阀兼容每个系统9条线
计数器0-9999
电流值增加率设定电流的1%步长的50%至200%
电流监控器
(仅对恒定电流控制有效)
a)上限设定:0至49%15个条件
b)下限设定:0〜49%15种条件(设定为0%时,不进行监视)
导通角监视器* 20至180度15个条件(设置为0时,不执行监视)
外部输入信号CY-210D:互锁/工作确认/ CT-110D:互锁/计数复位(通过DIP开关切换)等待闭合电路输入或监视点的通电(CY-210D),计数复位(CT-110D)
外部输出信号CY-210D:互锁/点焊故障/ CT-110D:互锁/计数(通过DIP开关切换)从通电前的两个周期到通电结束的输出。
或者,当斑点异常(CY-210D)或加计数(CT-110D)时输出(触点容量AC110V 0.5A)
错误检测列表
  • 自我诊断异常

  • 启动输入错误

  • 电流设定异常

  • 电流上升率设置异常

  • 温度异常

  • 晶闸管短路错误

  • 没有电源异常

  • 当前上限/下限误差

  • 导通角异常

  • 全波异常

  • 总计数

  • 打点不足(仅限CY-210D)

  • 加紧完成

外形尺寸(mm)355(宽)×250(深)×122(高)110(宽)×250(深)×355(高)
弥撒4.5公斤

* 1出厂时固定

* 2在电源电压波动补偿控制中不能使用。
*请注意,规格和外观如有更改,恕不另行通知。
