日本MIYACHI米亚基焊接检查机MM-400A
产品型号：MM-400A
产品品牌：日本米亚基MIYACHI
产品简介：
（用于电阻焊）MM-400A，可视化，判断和控制电阻焊接的质量控制项目
日本MIYACHI米亚基焊接检查机MM-400A
（用于电阻焊）MM-400A
特色功能
用于焊接质量控制！
通过记录测量值和加工日期和时间，可以“可视化”焊接质量控制，通过测量结果判断输出功能判断质量，并“适当”控制工件的作用力和位移。
另外，通过记录测量结果可以确保可追溯性。
新功能信封功能将时间轴的概念添加到传统的上下限判断功能中，并实现了更好的焊接质量控制，以分析焊接缺陷的原因。
■特点①[MM-400A]
可以测量电流，电压，通电时间，压力和位移！多功能焊接检查仪
兼容各种焊接机
单相交流/直流/交流逆变器/晶体管/电容器焊接机多种测量功能
触摸屏易于操作，显示和判断焊接质量决定因素的参数，多4个波形/ 10个项目

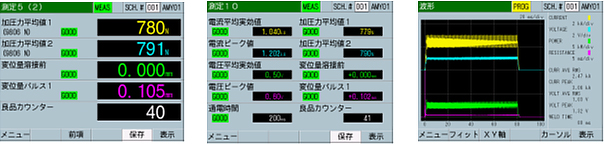

显示画面
配备符合ISO17657的模式
除了针对所有测量条件的算术均方根值的常规计算方法外，还可以选择基于ISO17657（ISO国际标准，电阻焊接的焊接电流测量）的RMS值计算。提供7种语言的版本
您可以从日语，英语，中文，韩语，德语，法语和西班牙语中选择语言。
功能■新功能
创建一个包络函数允许的范围波形，将其与监视器波形进行比较，并在通电过程中可视化参数更改（2个波形多3个位置）
AC / DC接缝测量模式
长达5分钟的传输测量，直到通电（AC：电流/电压/ DC：仅电压）位移测量<值模式>
在通电之前测量工件的厚度，并判断质量■特点③录音和通讯功能
记录
测量值和波形可以记录到内部闪存和外部USB通讯
通过RS-232C，RS-485和以太网可以进行双向/单向通讯打印
配备有测量值和波形的打印功能■特点■判断和控制功能
通过使用带有内置头的压力传感器/位移传感器，可以测量压力/位移的变化，显示波形，并在生产过程中判断合格/不合格。
断电功能已从传统机器的2输出更改为3输出，并且可以控制焊接过程中的位移和焊接力。
外部输入功能可测量来自外部传感器的电压输入（±10 V）和电流输入（4至20 mA），例如温度和压力，波形显示以及通过/失败判断。
主要规格
[MM-400A规格]
| 型号名称 | MM-400A-00-00 / -00-01 * 1 | ||||||
| 测量规格 | 现时 | 测量范围 | 1x线圈：0.100至2.000kA / 0.30至6.00kA / 1.00至20.00kA / 3.0至60.0kA / 10.0至200.0kA 10x线圈：0.010至0.200kA / 0.03至0.60kA / 0.100至2.000kA / 0.30至6.00 kA / 01.00-20.00kA 分流电阻：25-500A / 50-1000A | ||||
| 测量项目 | 峰值/ RMS值* 2 /算术平均RMS值 | ||||||
| 电压等级 | 测量范围 | 0.30〜6.00V / 1.0〜20.0V | |||||
| 测量项目 | 峰值/ RMS值* 2 /算术平均RMS值 | ||||||
| 压力* 1 | 测量范围 | 4.90〜98.06N（MA-520），49.0〜980.6N（MA-521），490〜9806N（MA-522）， 245〜4903N（MA-770A），490〜9806N（MA-771A） | |||||
| 测量项目 | 平均/值（峰值）焊接前/每次通电后/连续 | ||||||
| 排量* 1 | 测量范围 | 当位移步长为1μm时：±30.00 mm /当位移步长为10μm时：±300.00 mm | |||||
| 测量项目 | 焊接前/每次通电后/连续 | ||||||
| 测量时间 | 电流- 电压 位移 功率 电阻 | 交流电 | ms-AC CYC-AC CYC *** Hz-AC 长CYC-AC | 1至5000 ms 0.5至250.0 CYC（50 Hz），0.5至300.0 CYC（60 Hz） 0.5至200.0 CYC（M050：50 Hz），0.5至300.0 CYC（M063：63 Hz），0.5至2000.0 CYC（M500：500 Hz） 0.5至500.0 CYC（50Hz），0.5至600.0 CYC（60Hz） | |||
| 直流电 | CYC-DC ms-DC 短ms-DC | 0.5至100.0 CYC（50 Hz），0.5至120.0 CYC（60 Hz） 1至2000 ms 0.50至300.00 ms（0.05 ms单位） | |||||
| 压力/外部 | 1-10000毫秒 | ||||||
| 通电角度 | 测量范围 | 0-180度 | |||||
| 条件编号 | 127个条件 | ||||||
| 身体规格 | 电源供应 | 单相AC100V〜240V±10％（50 / 60Hz） | |||||
| 外部数据输出 | RS-232C，RS-485，以太网（协议：TCP / IP） | ||||||
| 语言能力 | 日语/英语/德语/法语/西班牙语/中文/韩语 | ||||||
| 耗电量 | 40W（操作打印机时50W） | ||||||
| 外形尺寸（宽×深×高），不包括突起 | 172（宽）mm×288（深）mm×266（高）mm | ||||||
| 弥撒 | 约5kg | ||||||
| 兼容环形线圈 | MB-400M * 2 / MB-800M * 2 / MB-45F * 3 | ||||||
| 分流电阻 | DS 500A / 100mV（范围25-500A）/ DS 1000A / 100mV（范围50-1000A） | ||||||
* 1位移/力功能仅适用于MM-400A-00-01。
* 2符合ISO17657
* 3需要环形线圈转换电缆。
*用于电流测量的力传感器，位移传感器，通电压力传感器和环形线圈均为可选件（另售）。
