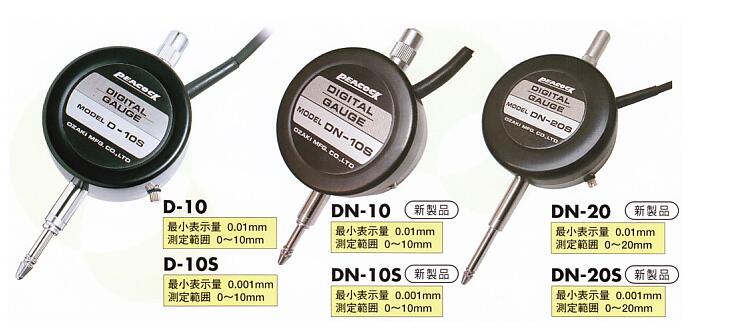

日本PEACOCK孔雀线性规10-20mm量程D-10/D-20
产品型号:D-10/D-20
产品品牌:PEACOCK 孔雀量表
产品简介: 测量范围是10mm和20mm,这是最容易使用的。 -可以在使用千分表的地方直接设置。

日本PEACOCK孔雀线性规10-20mm量程D-10/D-20

线性规10至20mm行程类型,
 测量范围是10mm和20mm,这是容易使用的。
 -可以在使用千分表的地方直接设置。
 ・茎和耳朵均可握持。
 -提升杆和释放杆可用于提升主轴。

方波输出类型(DN-10 / DN-10S / DN-20 / DN-20S)-可以
   与更长的中继线一起使用。(10-50m)
   -适用于嘈杂环境中的规格。

技术指标
型号D-10D-10SD-20D-20SDN-10DN-10SDN-20DN-20S
测量范围10毫米20毫米10毫米20毫米
小显示量0.01毫米0.001毫米0.01毫米0.001毫米0.01毫米0.001毫米0.01毫米0.001毫米
精度(
不包括量化误差±1个计数)
0.005毫米0.002毫米0.005毫米0.003毫米0.01毫米0.002毫米0.01毫米0.003毫米
测量力1.0N以下1.5N以下1.0N以下1.5N以下
线长2m
持有方法Ø8mm阀杆或后盖,带耳金属(Ø6.5mm孔)
探针SØ2.4mm(X-2带钢球)
工作温度0-40℃
机重220克300克220克300克
输出信号两相输出(相位差90°),正弦波间距20µm2相输出(相差90°)方波(L = 0v H = 5v)
使用的连接器型号R03-PB8M(多治见电气)
适用柜台C-500 / C-700 / CM-5B
选件・ RE-4(释放)
・ LL-1(提升杆)
・ BG-10(防尘橡胶)
・ GB3-D10(平后盖)
      S-110(螺钉)
・改变测量力(反向规格)
・ RE-4(释放)
・ GB3-D20(后盖板)
・测量力的变化(反向规格)

    使用扩展功能代码(10至50m)时的
   推荐产品。耐噪音型。
接线注意事项
   信号线应与其他电源线分开布线。
