SPOTRON（狮宝龙）电阻焊检测仪器故障排查与校准维修
产品型号：SPOTRON（狮宝龙）电阻焊检测仪器故障排查与校准维修
产品品牌：
产品简介：
SPOTRON（狮宝龙）电阻焊检测仪器故障排查与校准维修
SPOTRON（狮宝龙）电阻焊检测仪器故障排查与校准维修
SPOTRON（狮宝龙）电阻焊检测仪器故障排查与校准维修
日本 SPOTRON（狮宝龙） 是工业电阻焊（点焊、缝焊）检测领域的知名品牌，其生产的点焊焊接加压力计（如 SP-231N/232N 液压式、SP-255 / SP-270 数字电子式）以及焊接电流检测仪（如 SP-3510 / AMS 系列）广泛应用于汽车制造、精密电子焊接及质量检测实验室。
由于检测仪器长期运行于点焊机强磁场、高脉冲电流及高机械冲击环境下，易出现测量偏差大、液压渗漏、示值漂移或不通电等问题。本文系统梳理 SPOTRON 核心设备的维修与校准规范。
液压式加压力计（SP-231N / SP-232N / SP-241N 系列）
原理： 采用液压传动与波纹管/压力表头结构，通过机械式指针直接读取电极间加压力。
特点： 无需电源，防强磁场干扰，但绝缘垫片损坏或漏液会导致测量严重失真。

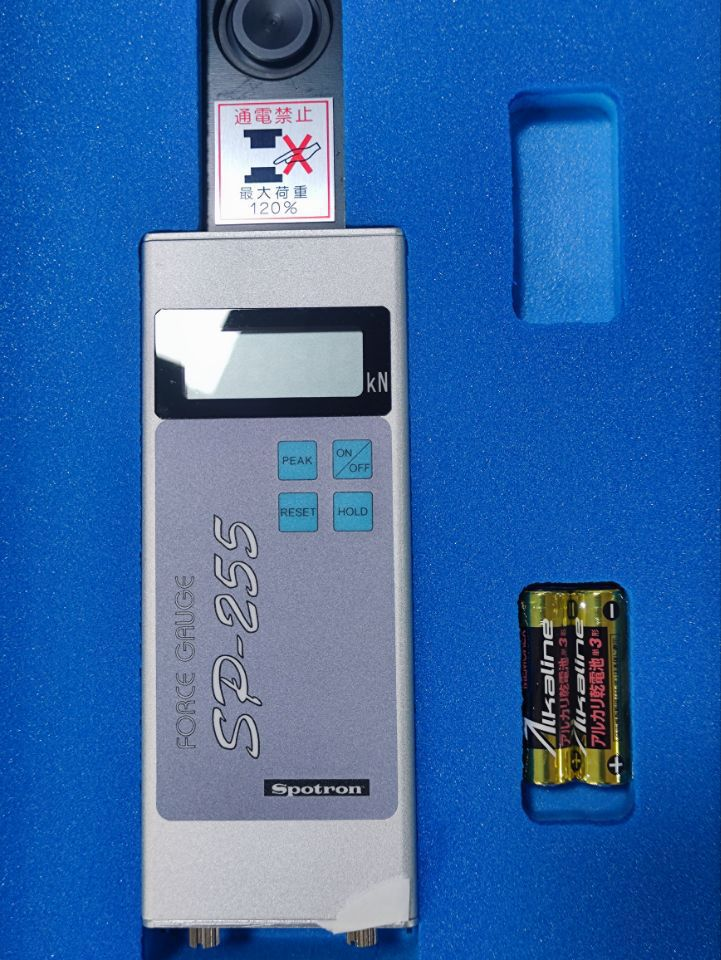

数字式加压力计（SP-255 / SP-270 系列）
原理： 基于应变片传感器（Strain Gauge Load Cell）或柔性液压传感器（FU 型），配合信号放大电路与 A/D 转换器进行数字化液晶显示。
特点： 精度高 支持数据传输，但受电极打火或绝缘失效冲击时易烧毁前级放大电路。
点焊电流测试仪（SP-3510 / AMS-115）
原理： 配套 Rogowski 线圈（罗氏线圈/积分线圈）感应点焊瞬间的大电流（kA 级别），经信号积分器处理后计算并显示峰值或有效值（RMS）。
标准排查与维修流程
检查压力计电极接触垫片的绝缘层（绝缘胶木/耐热塑料）是否有破损或飞溅金属渣。若绝缘失效，焊接电流通过仪器将直接击穿内部传感器或表头。
检查受压感应头及管路接头是否有硅油/液压油渗漏。若无压力时指针不归零，说明油腔存在微漏或波纹管塑性变形。
用万用表测量数字加压力计传感器的输入/输出阻抗（桥路电阻是否对称）。通电测量主板 3.3V/5V 基准参考电压，排查内部锂电池电压是否偏低。
测量电流感应线圈接头阻值，检查柔性线圈屏蔽层是否破损。若感应信号缺失，重点排查积分电路运放芯片（OP-Amp）及输入 protection 二极管。
将设备置于标准压力机（配合高精度标准测力计）上进行 5 点校准（如 20%、40%、60%、80%、 F.S.），微调校准电位器
常见故障现象与处理策略
| 故障现象 | 常见原因分析 | 推荐解决方案 |
| 液压加压力计（SP-231N）指针无法归零或测量值偏低 | 液压油渗漏导致内部腔体气泡或压力不足 | 拆卸受压头，更换双圈密封件，在真空状态下重新注加专用高粘度硅油并排气调零 |
| 数字压力计（SP-255）显示“ERR”或数值剧烈跳变 | 1. 传感器应变片过载拉伤 2. 电极接触时绝缘击穿导致零点漂移 | 1. 检查应变桥电阻，更换损伤的传感器模块 2. 更换受压头两侧的高绝缘耐温隔离垫片 |
| 电流测试仪（SP-3510）无电流读数或显示“0.00kA” | 1. 积分线圈内部断线 2. 信号输入接口 BNC/插头松动 3. 采样保持电路损坏 | 1. 更换同规格罗氏线圈 2. 重焊或更换输入插座 3. 排查主板采样保持芯片及运放元件 |
| 测量值与焊接机设定值偏差超出 5% | 长期机械冲击导致机械传动磨损或电路基准电压漂移 | 重新执行“零点校准（Zero Calibration）”与“满量程校准（Gain/Span Calibration）” |
