高响应微型表面温度测量技术：RKC ST-50/51 系列热电偶

高响应微型表面温度测量技术：RKC ST-50/51 系列热电偶

核心技术优势

1. 的快速响应特性

ST-50/51 系列采用极细的热电偶线材（直径仅 $50\,\mu\text{m}$ 或 $100\,\mu\text{m}$）。由于传感器本身的热容量极小，其对温度变化的感应极为敏锐：

• 石蜡浸入测试：在浸入约 $250^\circ\text{C}$ 的加热石蜡中时，传感器可在 0.1 秒内完成高速响应。

• 金属表面测量响应（95% 指示）：

• 前端剥离型（如 ST-50B/ST-51B）：响应时间仅需 0.03 秒；

• 粘贴型（如 ST-50/ST-51）：响应时间仅为 0.08 秒。 这一特性使其成为收集动态温度曲线（Temperature Profile）数据的理想选择。

2. 宽温区与高温硅系粘着力

• 使用温度：可测量达 300°C的高温。（ST-51S 的使用温度范围更宽，-40°C~+300°C)。

• 反复粘附耐久性：传感器背部采用高品质硅系粘着剂，可在多种材料表面进行重复粘贴与剥离：

• 150°C以下：可反复粘贴、剥离使用；

• 200°C以下:只要温度不降至150°C以下，可反复粘贴剥离;

• 250°C以下:只要温度不降至200°C以下，可反复粘贴剥离;

• 注：超过 $250^\circ\text{C}$ 后，胶剂固化，将无法再次粘贴使用。

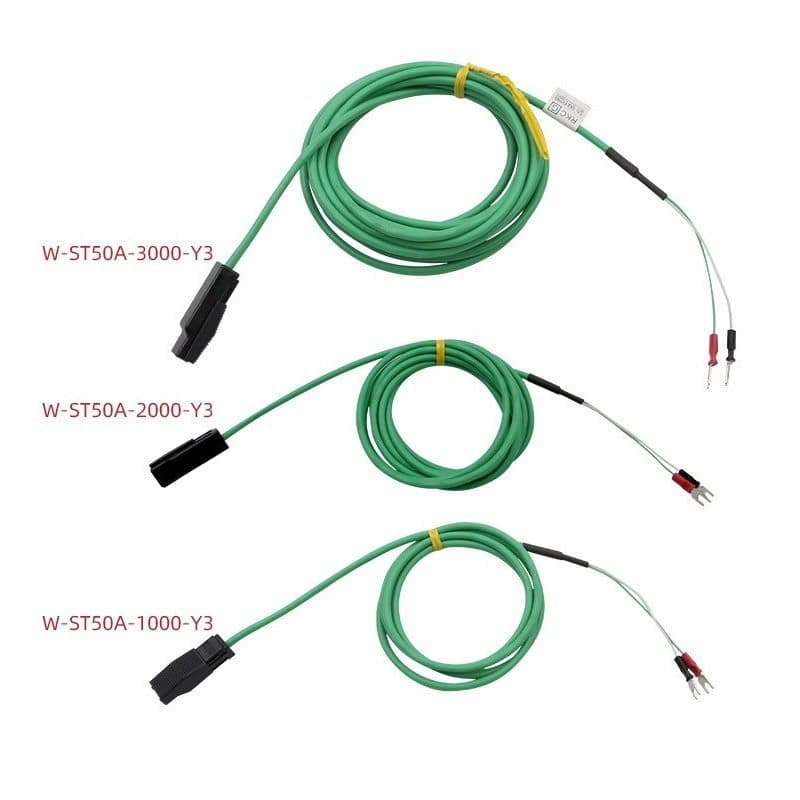

• 配套专用插件电缆（W-ST50A 系列）

• 使用 ST-50/51 传感器时，务必配合专用插件电缆连接至测量仪器。RKC 提供了多种终端处理格式以适应不同的便携式或固定式测温设备：

• W-ST50A-1000-6C：配合 DP-700 温度计使用的专属插头。

• W-ST50A-1000-3C：配合 DP-350 温度计使用的专属插头。

• W-ST50A-1000-Y3：带有 M3 的 Y 型端子，适合接线端子排。

• W-ST50A-1000-TM1：附带小型热电偶标准插头（Miniature Connector）。

• W-ST50A-1000-N / C：终端裸线（焊锡处理或切割处理）。
