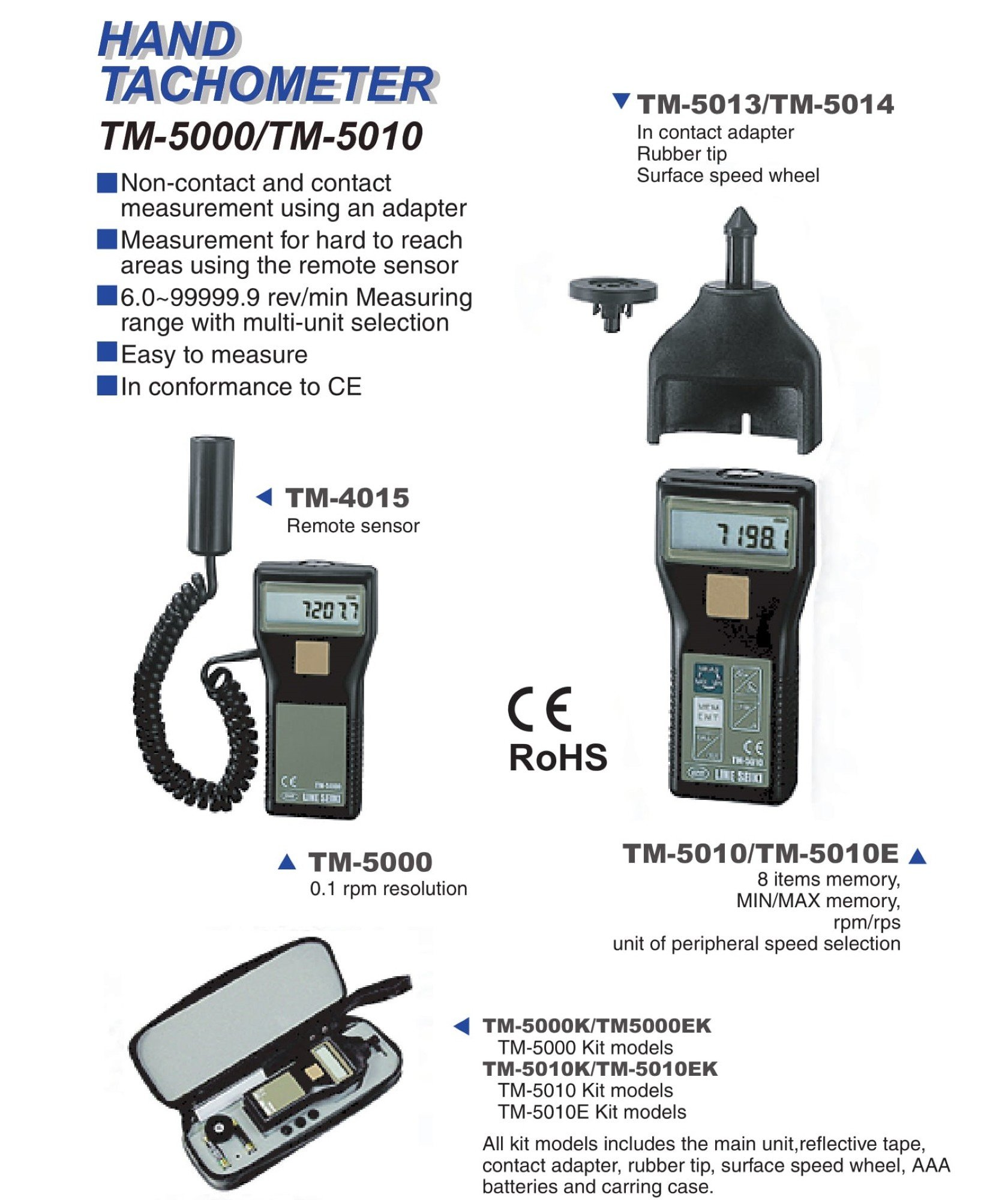

LINE SEIKI莱茵TM-5000手动便携转速表光电反射
发布时间： 2026-10-26 点击次数： 次LINE SEIKI莱茵TM-5000手动便携转速表光电反射感测与接触式机械传动
TM-5000 系列核心技术原理
TM-5000 系列结合了光电反射感测与接触式机械传动两种量测技术：
非接触式光电量测（Non-Contact Measurement）：
原理：利用主机内置或外接的 LED/光电传感器发射光束，照射在贴有反射贴纸（Reflective Tape）的旋转轴或物体表面。当反射贴纸通过光束时，传感器接收反射信号并计算单位时间内的脉冲数，从而换算出的转速（r/min）。
优势：无需直接接触旋转零件，量测距离可达 50～300 mm，安全性高且不会对高速微型设备造成负荷。
接触式与线速度量测（Contact & Line Speed Measurement）：
原理：安装接触式转接头（In-contact Adaptor）后，配合橡胶接头（Rubber Tip）或线速测轮（Surface Speed Wheel），将旋转或平移机械力直接传导至仪器内部传感器。
应用：适合量测传送带、皮带轮、流水线的表面移动速度（如 m/min、cm/s 等）
主要规格与特色对比
规格 / 功能特性 TM-5000 TM-5010 / TM-5010E 量测范围 6.0 ～ 99,999.9 r/min 6.0 ～ 99,999.9 r/min 度 ±0.01% ±1 digit ±0.01% ±1 digit (r/min, m/min) 显示分辨率 0.1 r/min 0.1 r/min / 0.01 (其他单位) 支持量测单位 r/min、m/min r/min, r/s, m/min, cm/s, f/min, inch/s, y/min 记忆功能 自动保持数值 8 组数据记忆、MAX / MIN 小值纪录 电源与续航 4 颗 AAA 碱性电池（连续使用可达 20 小时） 4 颗 AAA 碱性电池（连续使用可达 20 小时） 自动关机 停止操作 3 分钟后自动关机 停止操作 3 分钟后自动关机 操作步骤与实践
1. 非接触式量测步骤
清洁与贴附：先擦拭目标旋转轴表面的油污与灰尘，剪取约 1～3 cm 的反射贴纸贴于目标外缘。
对焦与量测：将 TM-5000 的光束发射口对准反射贴纸（距离保持在 50～300 mm）。
读取数据：按下并按住量测按键 1 秒以上，屏幕出现
(((((符号即代表光传感器正常接收信号并显示当前转速。
2. 接触式与线速度量测步骤
安装转接头：将接触式转接头锁紧于主机顶部。
选择配件：
转速量测：装上橡胶接头（Rubber Tip），并垂直顶住旋转轴中心点。
线速度量测：装上线速测轮（Surface Speed Wheel），让测轮平贴于移动中的皮带或流水线表面。
