日本 Nisshin-EM（NEM）碳系导电胶带：微观分析与高精度

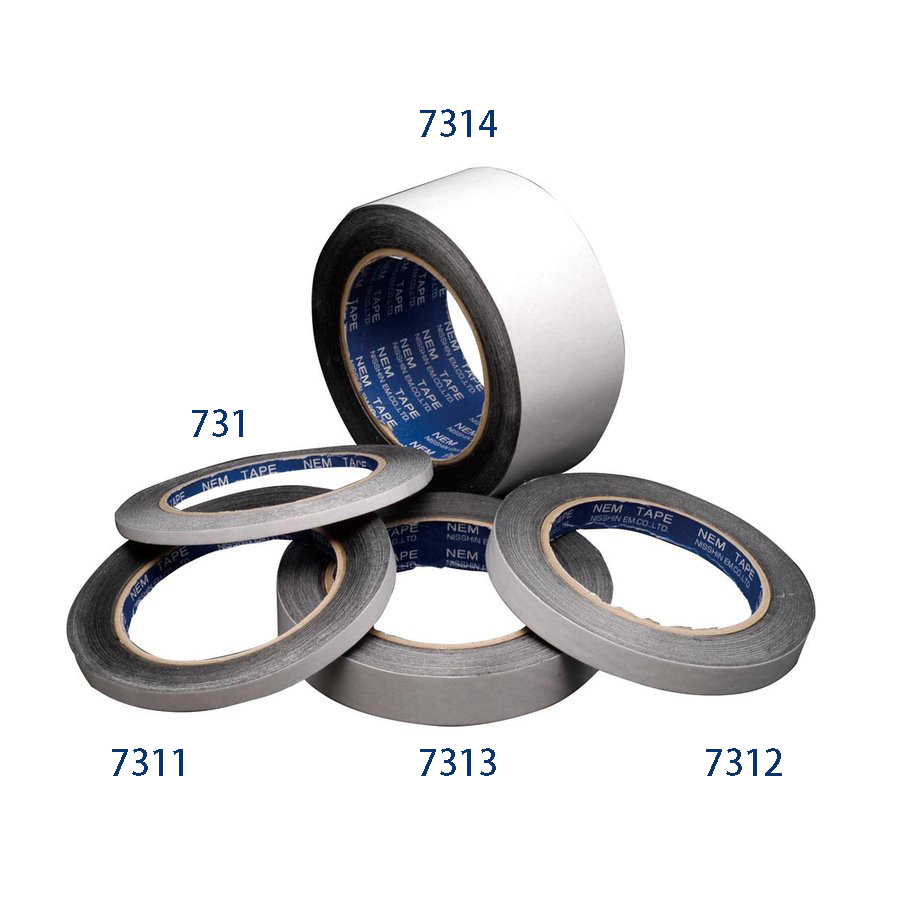

在扫描电子显微镜（SEM）、X射线能谱分析（EDS/EDX）以及高精度电子元器件研发过程中，样品的稳定固定与导电回路建立是获取高分辨率微观图像的核心前置条件。由日本 Nisshin-EM（日新 EM，常简称 NEM） 研发的导电双面碳胶带（如 NEM 731 / 7321 系列），凭其低背景噪声、稳定的导电性能与优异的真空适应能力，成为全球实验室与半导体质检机构的标准耗材。

产品概述与工作原理

在 SEM 观测中，若非导电样品（如陶瓷、高分子聚合物、生物组织或粉末）未进行有效接地，高能电子束照射时产生的电荷会在样品表面聚集，引发“充电效应”（Charging Effect），导致图像漂移、异常亮斑或异常放电。

NEM 导电双面胶带通过在无纺布或高纯铝箔基材两侧涂布掺杂高纯度碳粉（Carbon Powder）的专有丙烯酸系导电胶水，建立起一条从样品表面直通金属样品台（Stub）的低阻抗接地通道

NEM 导电胶带的核心技术优势
