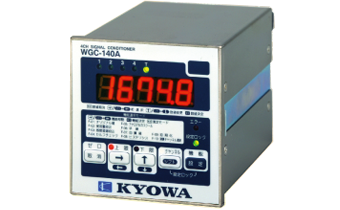

KYOWA日本进口WGC-140A 和算放大器
产品型号：WGC-140A
产品品牌：日本春日机电
产品简介：
最多可连接4台350Ω应变片式传感器，并设有独立放大回路
●当传感器出现故障时采用不会影响其他通道的回路结构
●可切换并显示各通道及合计值
●各通道及合计值通过模拟电压信号输出
●合计值带上下限比较功能
●可控制合适的高速输出、输入输出延迟时间约10ms
●传感器检查与自行诊断功能
●显示为-19999～19999，小数点位置任意
KYOWA日本进口WGC-140A 和算放大器
多可连接4台350Ω应变片式传感器，并设有独立放大回路
●当传感器出现故障时采用不会影响其他通道的回路结构
●可切换并显示各通道及合计值
●各通道及合计值通过模拟电压信号输出
●合计值带上下限比较功能
●可控制合适的高速输出、输入输出延迟时间约10ms
●传感器检查与自行诊断功能
●显示为-19999～19999，小数点位置任意
规格
| 输入通道数 | 多4 |
|---|---|
| 适用传感器 | 应变片式传感器 |
| 适用电桥电阻 | 350～1000Ω |
| 测量范围 | -3～3mV/V（含皮重） |
| 输入滤波器 | 150Hz |
| 电桥电源 | DC5V |
| 数字归零功能 | 与测量范围相同 |
| 校准功能 | 数值输入校准（各通道） 实际载荷校准（各通道） |
| 显示 | -19999～19999（小数点可任意设定，所有通道同时） 文字高度 : 14mm,红色LED 显示内容 : 1～4通道的各测量值 1～4通道的各合计测量值 |
| 运算处理周期 | 2ms(500次/秒) |
| 非线性 | ±0.05%FS或以内 |
| 显示稳定度 | 零点 : ±0.5μVRTI/℃或以内 灵敏度 : ±0.01%/℃或以内 |
| 上下限比较功能 | 设定点数 : 2（上限，下限）相对合计值 设定范围 : ±19999 滞后范围 : 可设定为0～19999电桥电源 输出形式 : 开路集电极（NPN） 负载容量 : DC30V 20mA（电阻负载） 响应速度 : 10ms或以下 |
| 平滑功能 | 小刻度 : 1，2，5，10，20，50，100，200，500，1000计数 平均移动 : 2，4，8，16，32，64，128，256次 |
| 加算功能 | 设定范围 : ±19999 |
| 原始值测量功能 | ±3mV/V或以上 |
| 控制输入 | 输入点数 : 6 种类 : 运算通道选择（4）、零指令、检查指令 输入形式 : 开路集电极(NPN)或无电压接点信号（可载荷DC12V的电压，通过5mA的电流） |
| 控制输出 | 输出点数 : 7 正常信号，异常信号(4)，上下限(2) 种类 : 正常信号，异常信号 输出形式 : 开路集电极 负载容量 : DC30V 20mA（电阻负载） |
| 检查功能 | 自行诊断 : 程序检查和数值 内存检查 传感器诊断功能 : 监视各通道的电桥电流 监视各通道的输入过载 各通道的传感器断线 |
| 输入输出端子台 | 传感器输入 : 端子插头（NDIS4102（7针）接头） 电源端子等其他 : M3螺丝紧固式端子台 （适用压接端子相当于V1.25 -3） 数据输出端子 : 接头（57-40360(电子工业制）相当产品） |
| 使用温湿度范围 | -10～50℃，20％～85％（无结露现象） |
| 电源 | AC100～240V，30VA或以下 |
| 外形尺寸 | 96（W）×96（H）×139（D）mm（不含凸起部分） |
| 重量 | 约1.2kg |
| 面板加工尺寸 | 92×92mm |
标配件 单位贴纸、操作说明书 选购件 AC电源线 AC200V用 P-28
