日本小野CP-5110B曲柄角度探测器
产品型号:CP-5110B
产品品牌:日本小野ONOSOKKI
产品简介: 日本小野CP-5110B曲柄角度探测器 改善光学系统,实现稳定检测 直接延长的光纤电缆延长至5米(高噪声容限)

日本小野CP-5110B曲柄角度探测器

日本小野CP-5110B曲柄角度探测器

CP/CA系列是用于检测光纤曲柄角检测器CP-5110B的曲轴和曲柄角放大器CA-6000B和发动机有狭缝盘CP-五千一百三十零分之五千一百二十〇构造的旋转角度的系统。

CP-5110B曲柄角度检测器检测曲轴的旋转角度,这是各种发动机性能测试(如燃烧分析)所需的,具有高精度和高速响应。因为它采用光纤的光接收和接收方法,所以它不具有抗振性和抗噪性,而不需要在检测器中加入电路。

CA-6000B输入曲柄角度检测器信号并输出TTL电平角度信号和1P / R脉冲信号。


特点


改善光学系统,实现稳定检测

直接延长的光纤电缆延长至5米(高噪声容限)

轻型轴承负载,未使用轴承

用柔性不锈钢管等保护光纤电缆


输出角度信号(A相)和TTL电平的原点信号(Z相)

外部音量可调节传感器灵敏度

采用全新设计,提高抗噪性能

适用于各种发动机性能测试,如燃烧分析

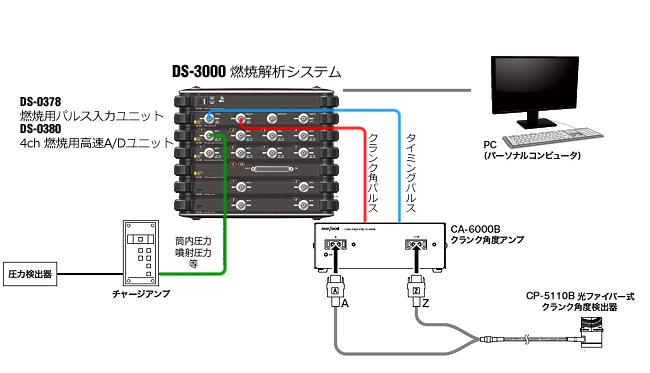

用于燃烧分析的系统配置

日本小野CP-5110B曲柄角度探测器DS-3000燃焼解析システム

大纲规范

CP-5110B曲柄角度探测器

自适应放大器CA-6000B / CA-6000A *(*:已停产的产品)
电缆直径5米的光纤(用柔性不锈钢管等保护)
输出信号A,Z
身体材料硬铝,黄铜(无镉材料)
振动加速490 米/秒2
转速20,000转/分钟
工作温度范围0至100°C
外部尺寸30(W)×42.5(H)×35(D)mm
大约270克
价格¥260,000(含税 ¥280,800)
选项·CP-5120狭缝盘(360 P / R,1个P / R): ¥60,000(含税 ¥64,800)
·CP-5130狭缝盘(720 P / R,1个P / R): ¥70,000(含税 ¥75,600)
·IX-041延长光纤电缆(5 M): ¥72,000(含税 ¥77760)
·IX-042延长光纤电缆(10 M): ¥96000(含税 ¥103680)


CA-6000B放大器,用于曲柄角探测器

符合性检测器* 1CP-5110B / CP-5730 / CP-5110A * / CP-5110 * / CP-5720A *(*:停产产品)
响应频率300 kHz
信号输出相A:您好:4.5 V或更高,罗:0.4伏或更小/模拟输出(传感器输出监视器)* 2
Z相:您好:4.5 V或更高,罗:0.4伏或更小/模拟输出(传感器输出监视器)* 2
级的脉冲信号:相分输出(Hi:4.5 V或更高,Lo:0.4 V或更低)* 3
工作温度范围0至+ 40°C 80%RH(以下简称非冷凝)
电源DC 12至24 V.
功耗8 VA或更低
外部尺寸162 (W)×56(H)×121(D)mm
约1公斤
价格¥180,000(含税 ¥194,400)
选项AC适配器ATS050T - A150: ¥13,000(含税 ¥14,040)
VM 1373 - VM 0339与上述AC电缆相同: ¥2,000(含税 ¥2,160)

* 1:匹配成本  ¥30,000(含税 ¥32,400)
* 2:通过开关切换
* 3:分频 比为1 / 1,1 / 2通过开关切换
