UNION TOOL 新一代 OPTECH-RI-6 主轴动态偏摆与振动测量仪

UNION TOOL 新一代 OPTECH-RI-6 主轴动态偏摆与振动测量仪

在追求微孔化的PCB（印刷电路板）制造领域，主轴的精度就是整条生产线的生命线。随着机台转速向 300,000 RPM 甚至 500,000 RPM 的极限迈进，极微小的主轴偏摆（Runout）和动态振动，都会直接导致断针、孔位偏离或孔壁粗糙。

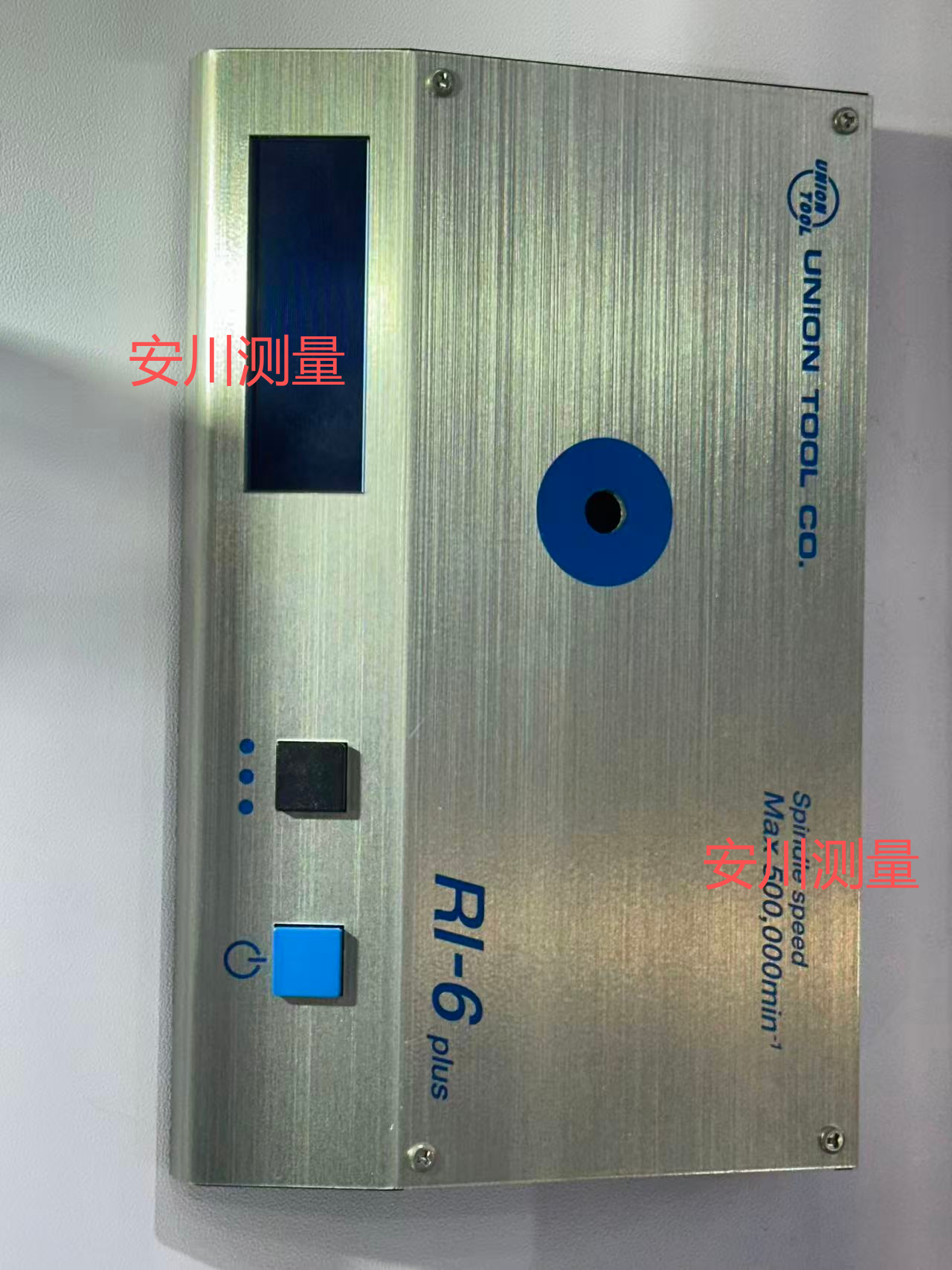

作为业界的测量标杆，日本佑能（UNION TOOL）在经典型号 OPTECH-RI-V 及其升级版的基础上，推出了新一代 OPTECH-RI-6（OPTECH-RI-VI）非接触式主轴偏摆与振动测量仪。本文将深度解析这一核心设备的工控原理、核心技术优势以及在数字化产线中的标准操作规范。

OPTECH-RI-6 采用了前沿的非接触式红外 LED 光学检测技术：

• 光幕截断原理： 专用测试标准棒（Gauge）插入主轴 collet 并高速旋转。OPTECH-RI-6 内部的红外 LED 发射出极为稳定的平行光束。

• 微米级位移捕捉： 当标准棒因为主轴偏摆或振动产生微小位移时，会动态遮挡光束。高灵敏度接收器实时采集光量变化，并将其转化为的数字信号。

• 数据综合处理： 设备在极短的时间内自动计算出全跳动量（T.I.R., Total Indicator Reading），分辨率高达 $0.1\ \mu m$。

1. 超高频兼容与全转速覆盖

数字化控制芯片经过算法优化，能够实现从 300 RPM 直至 500,000 RPM 的全范围测量。无论是低速大扭矩的成型机主轴，还是极限速度的微孔钻掘主轴，均能做到一台设备兼容。

2. 双重监控：偏摆（$\mu m$）与转速（RPM）同步输出

传统的偏摆仪需要配合独立的测速仪使用。而 OPTECH-RI-6 继承并强化了一体化架构，在液晶显示屏上不仅能直观读取动态偏摆值，还能实时校对当前的实际转速，从根本上防止因机台转速显示误差导致的工艺判定失误。

3. 无线化（Cordless）的工业设计

机身内部配备高效能电池组件，去除了冗余的外部电源线。在空间极其狭窄、多轴并排的 CNC 钻孔机床内，检测人员可以实现单手快速插拔测量，极大提升了点检效率。

4. 关键技术参数速览

• 测量范围： $0 \sim 99.9\ \mu m$

• 分辨率： $0.1\ \mu m$

• 标配测试棒直径： $\phi 3.175\text{ mm}$（支持标准 PCB 钻头刀柄尺寸）
